Ohm’s Lov med CBL

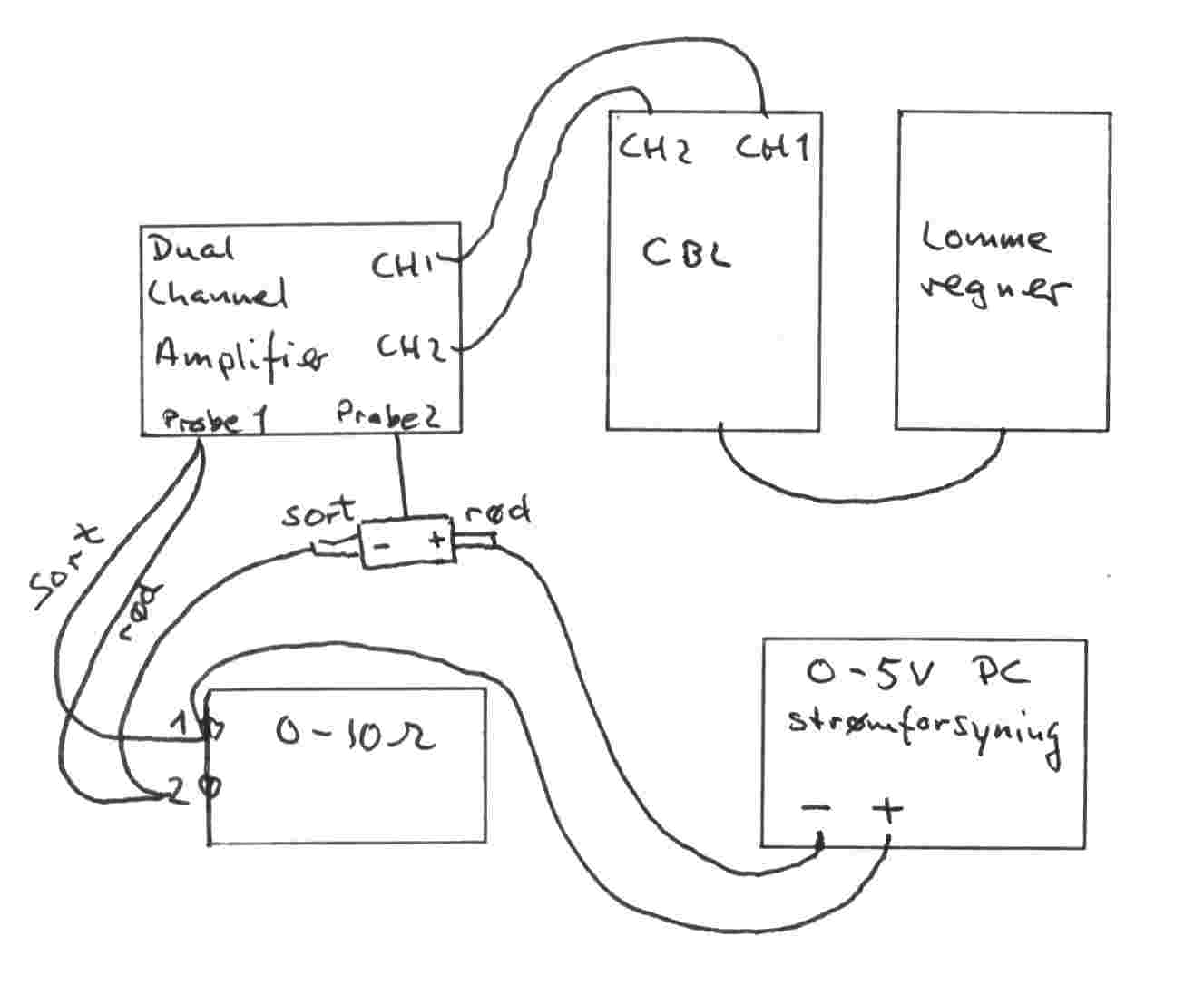

Figur 1
Formål
-
At bestemme sammenhængen mellem strøm, spænding og
resistans i et simpelt kredsløb.
-
Sammenlign karakteristikkerne strøm-spænding for en resistor
hhv. en pære.
Apparatur:
TI-82eller 83 |
ledninger |
CBL System |
næb til at holde ledningerne |
PHYSICS program hentet fra
computer |
pære (6.3 V) |
Vernier strøm og spænding
sonde System
to Vernier overgangskabler |
decaderesistor (ca 10 eller
50 W )
Strømforsyning variabel 5-volt DC |
Indledende opstilling.
-
Forbind CH1 fra Dual Channel Amplifier'en til CH1 på
CBL'en
-
Forbind CH2 fra Dual Channel Amplifier'en til CH2 på
CBl'en
-
Forbind Din 1 til Probe1 på Dual Channel Amplifier'en.
-
Forbind Din2 til Probe 2 på Dual Channel Amplifier'en
-
Brug det sorte linkkabel til at forbinde CBL'en med
lommeregneren, Tjek at kablet er presset ordentligt ind.
-
Tænd for CBL'en og lommeregneren. Start PHYSICS
programmet og fortsæt til MAIN MENU.
-
Forbered lommeregneren til strøm-spændingsonden
-
Vælg SET UP PROBES fra MAIN MENU.
-
vælg TWO som antallet af sonder ( probes).
-
vælg C–V CURRENT fra SELECT PROBE menuen.
-
bekræft af DIN 2 (strømsonden) kablet via
Dual Channel Amplifier'en er forbundet til CH2, og tast
.
-
vælg C–V VOLTAGE fra SELECT PROBE menuen.
-
bekræft af DIN 1 (spændingssonden) via Dual
Channel Amplifier'en er forbundet til CH1, og tast

.
-
Med strømforsyningen slukket, forbind strømforsyningen,
dekaderesistoren, ledninger og næb som vist på figur 1. Få
jeres lære til at tjekke kredsløbet inden I fortsætter.
9. I skal nu nulstille begge sonder, dette gøres
mens der hverken er strøm eller spænding i kredsen. ( der
skal stadig være slukket for strømforsyningen.)
-
vælg ZERO PROBES fra MAIN MENU.
-
vælg ALL CHANNELS fra SELECT CHANNEL menu.
-
tast

på CBL'en.
10. Bemærk strøm og spændingsdataene.
-
vælg COLLECT DATA fra MAIN MENU.
-
vælg MONITOR INPUT fra DATA COLLECTION menu.
-
Lommeregneren viser nu strømmen (CH2) og spændingen
(CH1) løbende hvert sekund. ( Tænd for strømforsyningen
og tjek)
11. Tænd nu for strømforsyningen men stil
den på 0 V. Skru langsomt op for spændingen til 5V. Bemærk
tallene på lommeregneren.
Hvilken sammenhæng tror I der gælder?.
Forsøget
-
Tast
for
at forlade skærm mode, og vælg RETURN TO MAIN fra DATA COLLECTION
menu'en.
-
Noter resistansens værdi i tabellen.
-
Forvis jer om at strømforsyningen står
på 0 V. For at få strøm og spændingsdata skal
i gøre følgende:
-
vælg COLLECT DATA fra MAIN MENU'en.
-
vælg TRIGGER fra DATA COLLECTION menu'en.
-
tast
på
CBL'en for at få det første måletal.
-
vælg CONTINUE fra TRIGGER menu'en.
4. Tag flere målinger.
-
Skru op for spændingen på strømforsyningen
til ca. 0.5 V.
-
tast
på
CBL 'en.
-
vælg CONTINUE fra TRIGGER menu'en.
-
øg spændingen med ca 0.5V
-
Gentag dette til I når op på ca 5V. Efter
det sidste målepunkt , vælg STOP fra the TRIGGER menu'en i
stedet for CONTINUE.
5. Stil strømforsyningen tilbage til 0 V.
6. Se på grafen over strøm- spænding.
-
tast

for at se grafen.
7. Er spændingen og strømmen proportionale
for denne resistor? Hvis ja , skal I finde den bedste rette linje.
-
tast
,
og vælg NO for at komme tilbage til MAIN MENU.
-
vælg ANALYZE fra MAIN MENU'en.
-
vælg CURVE FIT fra ANALYZE MENU'en.
-
vælg LINEAR L2 , L3 fra CURVE FIT menu'en.
-
Noter hældningen og skæringen med y-aksen
i tabellen nedenfor, sammen med deres enheder.
-
tast
for
at se grafen sammen med den fittede linje.
-
tast

igen for at vende tilbage til MAIN MENU'en.
8. Gentag nu 2-7 med en anden størrelse
på resistoren..
9. Erstat nu resistoren i kredsen med en lampe( 6.3-V
) Gentag 3 – 6, men denne gang øges spændingen med trin på
0.1 V op til 1.0 V, trin på 0.5V fra 1 til 4 V, og trin på
0.1-V igen fra 4 til 5 V.
10. Er strøm- spændingskurven for lampen
også lineær?
DATA TABEL
|
hældning på regressionslinje
(V/A)
|
r/r2
|
skæring på y-aksen
|
Resistor W |
|
|
|
Resistor W |
|
|
|
lampe (lav strøm) |
|
|
|
lampe (høj
strøm) |
|
|
|
Hvad kan du konkludere ud fra forsøget?
