Solkranen.

Du skal benytte:
En arkitektlampe med en 60W pære.
Lodder  5g, 10g , 20g og 50g.
Sytråd.
Målebånd.
Ur med sekundviser.
Lego solcellepanel, lego capacitor og diverse klodser til at bygge kranen.

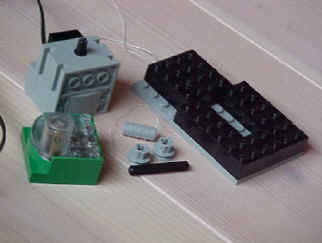

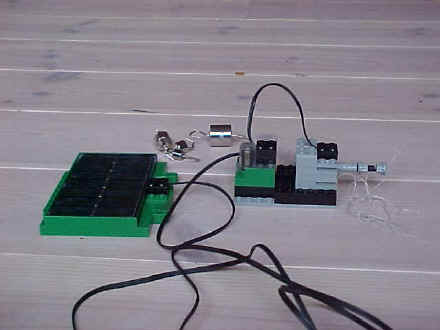

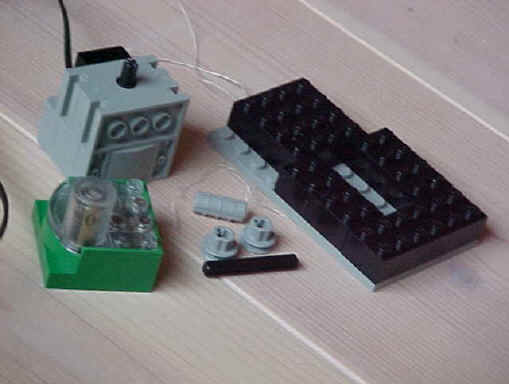

Her ses byggeklodserne til kranen og den samlede kran.Trissen består blot af en enkelt sort aksel. snoren fastgøres ved akslen gennem kanterne.

Opstilling og forsøgsgang.

Lampen placeres så pæren er 50cm direkte over solcellepanelet.

Kranen placeres så lodderne kan hæves fra gulvet.

Snorlængden tilpasses således at lodderne lige hviler på gulvet.

Solcellepanelet tilsluttes capacitoren under opladning.

Solcellepanelet , må ikke være tilsluttet capacitoren under afladning, idet dagslyset og rumbelysningen påvirker forsøget.

Hvis det er muligt skal variende dagslys undgås, f.eks ved at mørklægge lokalet, så der kun er en konstant rumbelysning.

Forbind capacitoren til Solcellepanelet. Oplad capacitoren i 3min. ved hjælp af 60W pæren.

Hæng et 5g lod på kranen.

Fjern nu solcellepanelet og forbind capacitoren til kranen.

Mål hvorlangt op kranen løfter 5g loddet.

Du skal nu undersøge om motoren trækker ens afhængig af hvad vej den roterer.

Gentag derfor forsøget med 5g loddet , men vend denne gang ledningen så motoren roterer den anden vej rundt.

Sørg for at kranen drejer samme vej rundt i hvert af de følgende forsøg,  (forsøgene skal være ens). Vælg den rotationsretning der gav det bedste resultat med 5g loddet.

Udregn tilslut loddets potentielle energi (husk at regne i SI-enheder).

Inden du oplader capacitoren igen, skal du sikre dig at den er ordentligt afladet, det gøres ved at fjerne loddet og se om motoren stadig kan dreje. (Det er  især aktuelt ved 50g loddet).

Gentag forsøget   med de andre lodder og kombinationer af lodder.

Udfyld følgende skema:

Tegn en graf over (m,h)  og (m, Epot).

Ved hvilken belastning arbejder motoren bedst?

Hvis du vil arbejde mere med solkranen, så kan du skifte trissen til en større trisse, men da skal du kun benytte 5g og 10g lodder.

15-06-08   EH
